Schaltplanfrage 206+

[ilseschaaf]

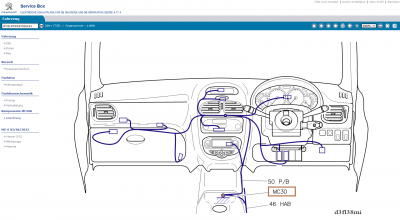

Und die nächste Frage kommt auf. Wie finde ich die "Massepunkte"? Speziell "MC30" ...

[Emma65]

Bitte schön.

[ilseschaaf]

Super! Danke dir!
Aber ich meinte den Druckregler finde ich auf dem Stromlaufplan nicht ...

[Emma65]

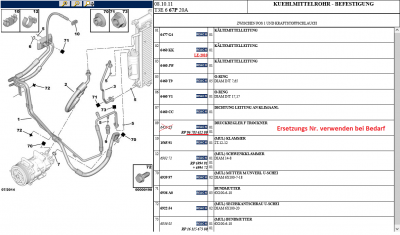

Druckregler ist auf dem Schaltplan manuelle Klimaanlage nicht vorhanden. Franzosen eben. Bei Schaltplan automatische Klimaanlage ist er vorhanden. Hast du aber nicht. Deshalb Explosionszeichnung mit Ersetzungsnummer.

[ilseschaaf]

Klimakompressor bekommt direkt 12V aus PSF1 : Schalteinheit - Sicherungskasten Motorraum, PIN7 vom 16 poligen schwarzen Stecker.
Sichrung von Schalteinheit F8 und F18 OK ?

Hi, ich wieder !
Sicherungen F8 und F18 sind in Ordnung, PIN 7 hat leider 0 Volt ... Wie kann ich weitermachen?

(Befüllt wurde die Anlage, ganz offiziell! )

Danke

Kann jetzt noch das BSI defekt sein?

[Emma65]

Verdächtige Bereich für mich ist sind die Schalteinheit - Sicherungskasten Motorraum oder die BSI - Zentralelektrikbox.

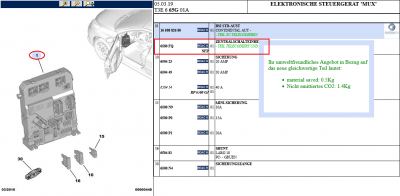

Teile Nr. von Deiner BSI ist 6580FQ.

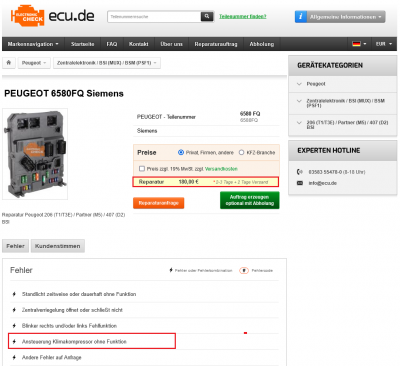

Mit dieser Nr. habe ich mal bei ECU Glaubitz gegoogelt und bin fündig geworden, siehe Anhang.
Ruf dort mal an und schildere Dein Fall. Frag die, was Du alles einschicken muss, um die BSI instandzusetzen-/überprüfen lassen.
Experten-Hotline
03583 554780 (8-18 Uhr)

https://ecu.de/peugeot/zentralelektroni ... 15381.html

PS: habe mit denen schon öfters zu tun gehabt. Sind sehr zuverlässig.

[ilseschaaf]

Super ! Ich danke dir. Gerade jetzt wo man gerne eine funktionierende Klima hätte ...
Werde morgen noch ein Foto einstellen von einer seltsamen Kabel und Relais Ansammlung neben dem Schaltgerät befestigt am Dom.
Vielleicht kannst du sehen was das ist .

[ilseschaaf]

Moin,
@emma65:
Hier ein Foto von dieser seltsamen Einrichtung. Könnte dies etwas mit der Klima zu tun haben ?

Gruß

[obelix]

Das ist garantiert nix aus der Serie.
Schaut schwer nach Gebastel aus, Kabel zusammengeflickt, nicht umhüllt, am Relais sind vmtl. die Steckfahnen einzeln aufgesteckt.
War da mal irgendwelches Zubehör verbaut? Stereokomponenten? Alarmanlage? Zusatzleuchten?
Am besten mal die Kabel verfolgen, wohin die gehen...

Gruss

Obelix

[ilseschaaf]

Sind drei Sicherungen links und rechts ein 30/60A Relais, aber mit anständigem Sockel ! Von Zubehör ist mir nix bekannt, das Auto hat nur eine serienmäßige Standheizung (für was auch immer) . Kabel verfolgen schwierig, gehen in einen dicken Strang.

Gruß
